Устройство щита учета

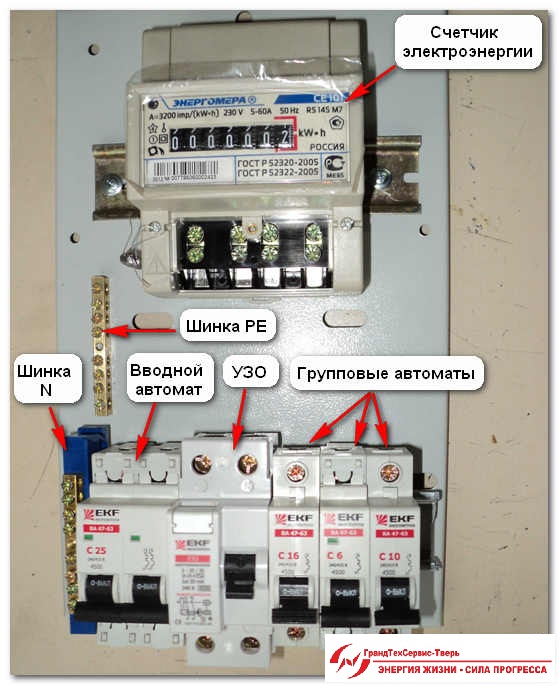

shhit_ucheta_elektroenergii_щит_учета_электроэнергии_2

Щиты учета электроэнергии необходимы для проведения учета активной и реактивной энергии, а также мощности в трехфазных сетях переменного тока 220-380В с частотой 50Гц. Учет может осуществляться через измерительный трансформаторы или же с помощью прямого включения.

Сборка щитов учета электроэнергии обеспечивает защиту электрооборудования, в том числе счетчиков, от неблагоприятных факторов среды, проводится в соответствии с нормативными документами. Климатическое оформление щитов должно соответствовать ГОСТу.

Щит устанавливается для удобства учета показаний потребления энергии и для исключения воровства электричества.

Сборка щитов может проводиться как по стандартным, так и по индивидуальным схемам, в зависимости от пожеланий заказчика и особенностей объекта, на котором производятся работы.

Щит состоит из:

  1. Корпус
  2. Монтажную плату
  3. Коробку переходную испытательную
  4. Защитное прозрачное окно
  5. Металлический замок
  6. Счетчики, количество которых зависит от исполнения.

277

























Установка щитов учета электроэнергии

Монтаж щита включает установку самого щита там, где это допускается по нормам, прокладку провода для соединения с опорой, все комплектующие для подсоединения к сети.

Щиты учета электроэнергии могут быть установлены в многоквартирных домах, в коттеджах и частных домах, в нежилых помещениях.  Возможно подключение к щитам как воздушным, так и подземным способом. Рассмотрим основные виды установки щитов:

  1. Если требуется установка щита учета электроэнергии на границе земельного участка, то он должен размещаться на фундаменте рядом с опорой ВЛ. В этом случае кабель прокладывается в траншее, производится укладка сигнальной ленты. Такой щиток может комплектоваться самой современной автоматикой в соответствии с техническими условиями. Производится заземление щита.
  2. Щит может быть смонтирован на опоре. В данном случае можно прокладывать кабель как воздушным, так и подземным способом. Для ввода кабеля в щит используется особый защитный кожух. Может комплектоваться однофазным или трехфазным счетчиком.
  3. Установка щита учета электроэнергии в помещении предполагает дополнительную комплектацию автоматикой контроля фаз, что обеспечивает защиту от перепадов напряжения. Могут устанавливаться в производственных помещениях
