Минимальное техническое задание на предварительные строительно-монтажные
работы вне помещения для размещения дизельной электростанции LLD190:
1. Подготовить фундамент под дизельную электростанцию (далее по тексту ДЭС).
За исходные данные для расчета фундамента под ДЭС принять следующие массо-габаритные характеристики ДЭС (с кожухом):
— длина 1693 мм;
— ширина 743 мм;
— высота 1143 мм;
— полная масса с учетом всех жидкостей 540 кг.
Наружные размеры фундамента должны превышать наружные размеры ДЭС со всех
сторон не менее чем на 250 мм. Запас 300 мм.
Глубину фундамента рассчитать по формуле:
FD= 1,25хW/ (DxBxL),
Где FD – глубина фундамента, м;
W – общая масса ДЭС со всеми жидкостями;
D – плотность бетона, кг/м³ (для бетона на песке и щебне 1900 кг/м³);
B – ширина фундамента (ориентировочно 1,04), м;
L – длина фундамента (ориентировочно 1,99) , м;
Коэффициент 1,25 взят из расчета, что масса фундамента для ДЭС не работающей в
параллель с другими ДЭС, должна составлять 125% от полной массы ДЭС.
FD= 1,25*540/(1900*1,04*1,99) = 675/3932 = 0,18 м.

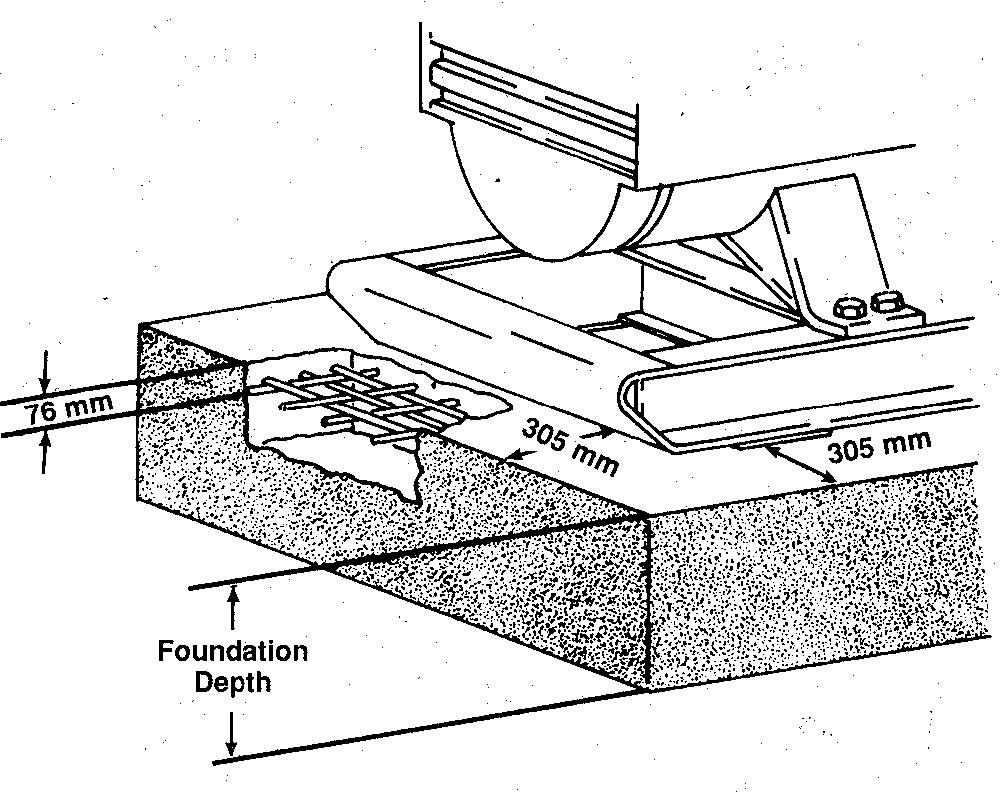

Фундамент следует усилить арматурной сеткой из стальной проволоки. Расстояние
от верхней поверхности фундамента до арматурной сеткой должно быть не менее 76
мм. При подборе цельной бетонной плиты (для замены фундамента) – следует отталкиваться от расчетов приведенных ниже. Заявленные параметры, характеристики, габариты плиты не должны быть ниже расчетных для фундамента.
Фундамент следует расположить так, чтобы его длинная сторона была параллельна дороги. Также при заливке фундамента необходимо учесть возможность доступа к ДЭС и ее обслуживания с боковых сторон. Место вокруг генераторного агрегата, необходимое для достаточного охлаждения и доступа при проведении работ по тех. обслуживанию. Пространство на расстоянии 1 метра от агрегата и не менее 2 метров над ним должны быть свободны. Фундамент должен быть идеально ориентирован по горизонтали и вертикали.
2. Проложить для установки ДЭС силовой кабель. Можно воздушным способом. Рекомендуется использовать медные кабеля марки ВВГ с многопроволочными жилами. Сечение кабеля подобрать из расчета мощности, силы тока. Кабель должен соответствовать выходному напряжению и номинальному току агрегата.
3. Место установки АВР. Шкаф системы монтируется на вертикальную стену в легкодоступном месте при помощи саморезов или шурупов. Монтажные отверстия показаны на рисунке. При монтаже шкафа к стене (забору, в нашем случае) желательно использовать подложку (между шкафом и стеной) из негорючих материалов. Стена должна обладать достаточной прочностью.
